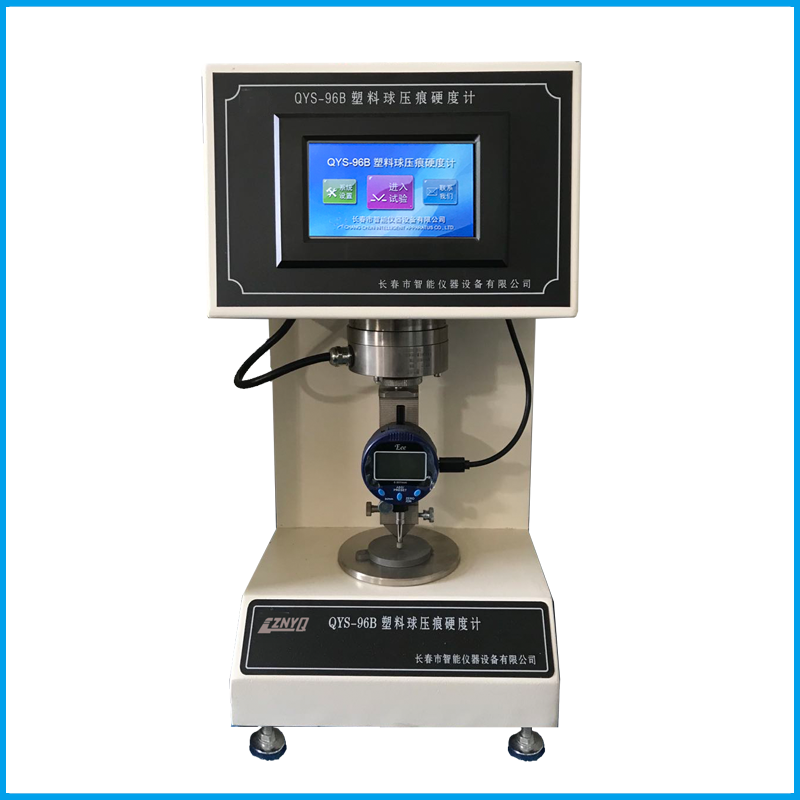

塑料球壓痕硬度計(jì)QYS-96是按照要求設(shè)計(jì)制造的一種智能化的儀器，其主要參數(shù)滿足標(biāo)準(zhǔn)要求，可用于對(duì)汽車工程塑料ABS，以及其它一些行業(yè)用塑料的硬度來進(jìn)行測定。QYS-96塑料球壓痕硬度計(jì)采用微處理器進(jìn)行控制，具有集成化、數(shù)字化等優(yōu)點(diǎn)。可自動(dòng)加載，具有自動(dòng)記時(shí)以及數(shù)字位移檢測，彩色液晶中文顯示，自動(dòng)打印等多種功能。本機(jī)采用手觸屏技術(shù)，使操作更簡單、更直觀、畫面更美觀。本機(jī)還具有用φ1.8mm壓頭，做24小時(shí)耐壓試驗(yàn)的功能。是目前國內(nèi)同類球壓痕硬度測定儀中一款可以同時(shí)做兩種硬度試驗(yàn)的儀器，也是同類產(chǎn)品中性能價(jià)格比好的儀器。
    一、產(chǎn)品的制造和檢驗(yàn)標(biāo)準(zhǔn)如下：
    1、JJG369-1993《塑料球壓痕硬度計(jì)檢定規(guī)程》
    2、JB/T7410—94《塑料球壓痕硬度計(jì)技術(shù)條件》
    二、適用的試驗(yàn)方法標(biāo)準(zhǔn)：
    1、ISO2039-1：2001《塑料硬度測定一部分：球壓痕法》
    2、GB3398.1-2008《塑料硬度測定一部分：球壓痕法》
    三、應(yīng)用范圍：
    該儀器可用于測定汽車工程塑料、塑料建材等行業(yè)材料硬度測試，并能對(duì)數(shù)據(jù)處理打印。

　　    四、主要技術(shù)指標(biāo)：
    1、試驗(yàn)負(fù)荷分為六級(jí)：9.8N(預(yù)加載)49N、132N、358N、612N、961N2；
    2、鋼球壓頭：Φ5mm，Φ10mm4、試樣較大允許高度：10mm；
    3、壓痕深度指示較小分度值：0.001mm；
    4、壓頭至機(jī)壁距離：55mm；
    5、示值精度：±4%；
    6、計(jì)時(shí)量程：10~90s，計(jì)時(shí)精度±0.1s；
    7、有效的測量范圍：0.150~0.350mm；
    8、機(jī)架變形量：≤0.05mm；
    9、設(shè)備重量：45kg；
    10、設(shè)備外型尺寸（mm）：330×220×425；
    五、結(jié)構(gòu)組成及原理：

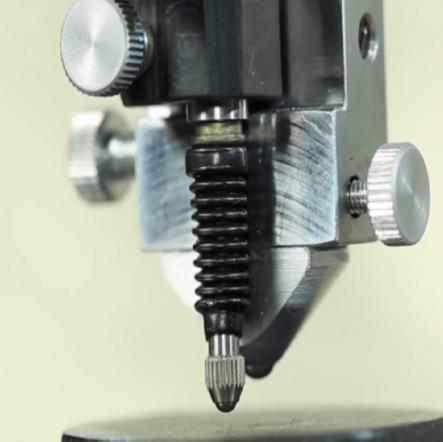

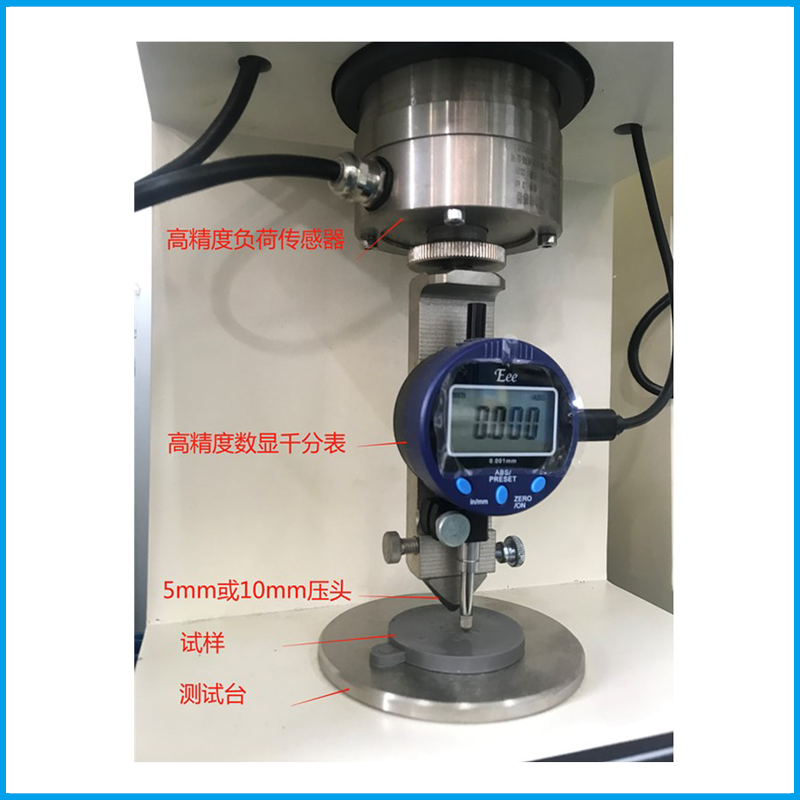

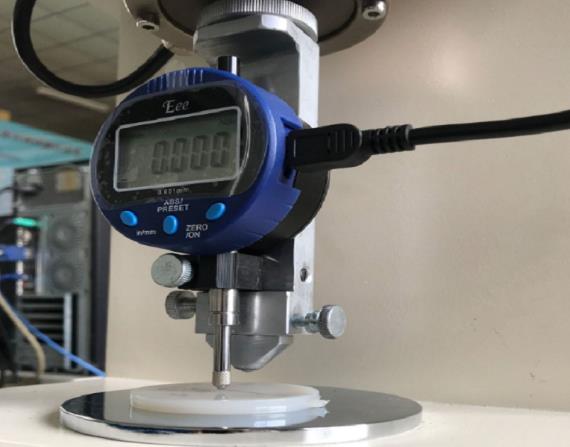

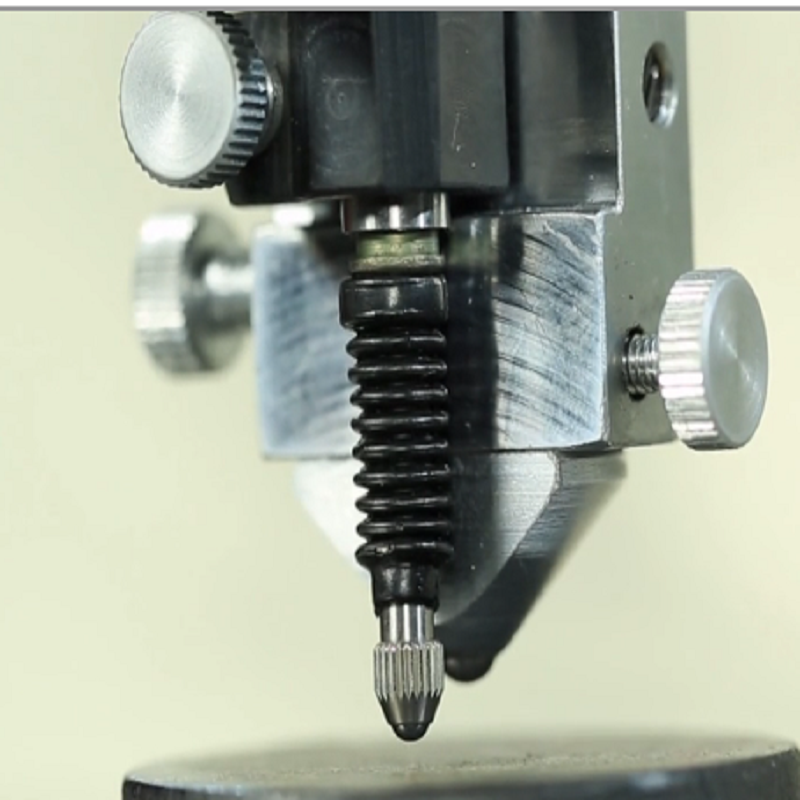

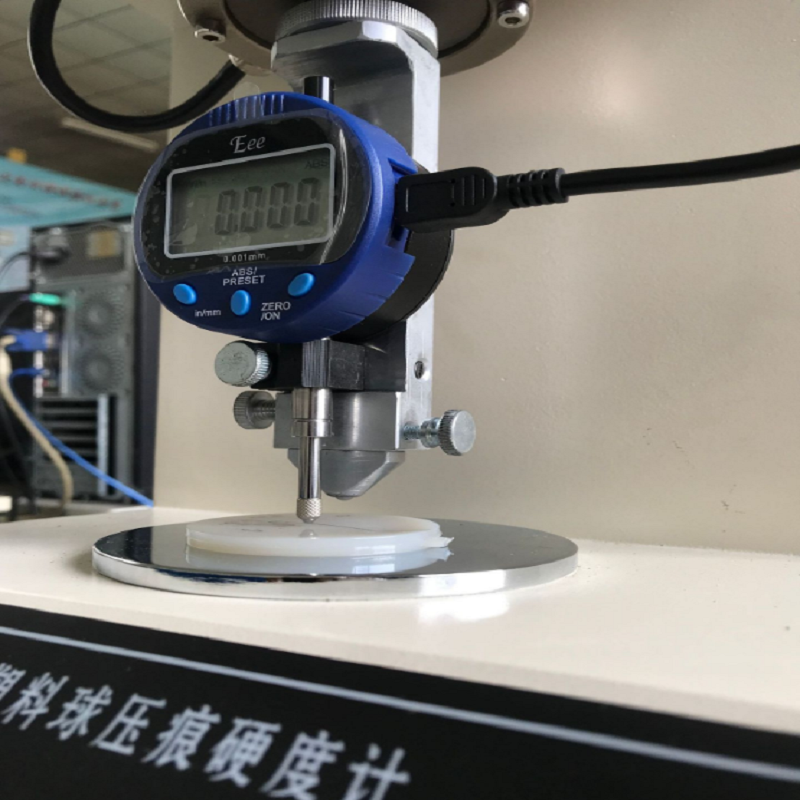

    儀器主要由主機(jī)，壓頭，加荷裝置，變形采集系統(tǒng)、微處理系統(tǒng)等組成。塑料硬度是指塑料材料抵抗另一種視作不發(fā)生彈性及塑性變形的剛性物體對(duì)它壓入的能力。塑料球壓痕硬度試驗(yàn)是用規(guī)定直徑的鋼球在試驗(yàn)負(fù)荷的作用下垂直壓入試樣表面，保持一定時(shí)間后讀取壓痕深度值。通過計(jì)算或查表求得其硬度值。
    1﹑試樣厚度不小于4mm，加荷速度的可調(diào)范圍為２－７秒內(nèi)，常為4－6秒，加荷時(shí)間為30秒或60秒；負(fù)荷大小應(yīng)根據(jù)試樣預(yù)料的硬度選擇，硬度較高可選擇較大的負(fù)荷；反之取較小負(fù)荷。如不能預(yù)知試樣的硬度一定要由較小負(fù)荷開始逐步升級(jí)，才不會(huì)破壞鋼球壓頭及試樣；一般只要按試樣規(guī)定要求選擇負(fù)荷就可以進(jìn)行試驗(yàn)。
    2﹑球壓痕硬度是指以規(guī)定直徑的鋼球，在試驗(yàn)負(fù)荷的作用下垂直壓入試樣的表面，保持一定的時(shí)間后，單位面積上所承受的平均壓力以Kgｆ／mm2或N／mm2表示。
    其表達(dá)式為：
    H＝0.21ｐ／0.25πＤ（ｈ－0.04）(kg/mm2)
    P―負(fù)荷　(kg)
    h―壓痕深度　(mm)
    D―鋼球直徑　(mm)
    π―圓周率
    注：h＝h１－h(huán)２
    h1：試樣負(fù)荷的壓入深度（mm）；
    h2：儀器在試驗(yàn)負(fù)荷下的機(jī)架變形量（mm）；

    六、試樣要求：
    1﹑試樣應(yīng)厚度均勻，表面光滑平整，無汽泡，無機(jī)械損傷及雜質(zhì)。
    2﹑試樣厚度不應(yīng)小于４mm，試樣大小應(yīng)保證每個(gè)測量點(diǎn)中心與試樣邊緣距離不小于10mm，各測量點(diǎn)中心之間的距離不小于10mm。推薦試樣尺寸為40×40×４mm或Ф50×４mm。
    七、注意示項(xiàng)：
    1﹑試驗(yàn)時(shí)須保證所施作用力與試樣表面垂直，試樣支承面須與工作臺(tái)面接觸良好，試驗(yàn)過程中加荷應(yīng)平穩(wěn)，不得受到?jīng)_擊和振動(dòng)。
    2﹑安裝壓頭或更換工作臺(tái)應(yīng)先試測幾次，使硬度計(jì)處于工作狀態(tài)，然后方可進(jìn)行硬度試驗(yàn)。
    3﹑在每個(gè)試驗(yàn)中試驗(yàn)次數(shù)不小于3次。
    八、QYS-96塑料球壓痕硬度計(jì)的維護(hù)：
    1﹑儀器須安裝在干燥的地方，附近應(yīng)無振源，無粉塵無腐蝕性氣體。
    2﹑機(jī)殼應(yīng)接地良好，使用完畢后切斷電源。
    3﹑使用時(shí)，須按規(guī)定的測量硬度范圍進(jìn)行，若不能確定被測試樣的硬度范圍，負(fù)荷的選擇應(yīng)由小到大逐級(jí)增加。
    4﹑保持清潔，使用完畢后加罩，以防灰塵侵入，嚴(yán)防生銹。
